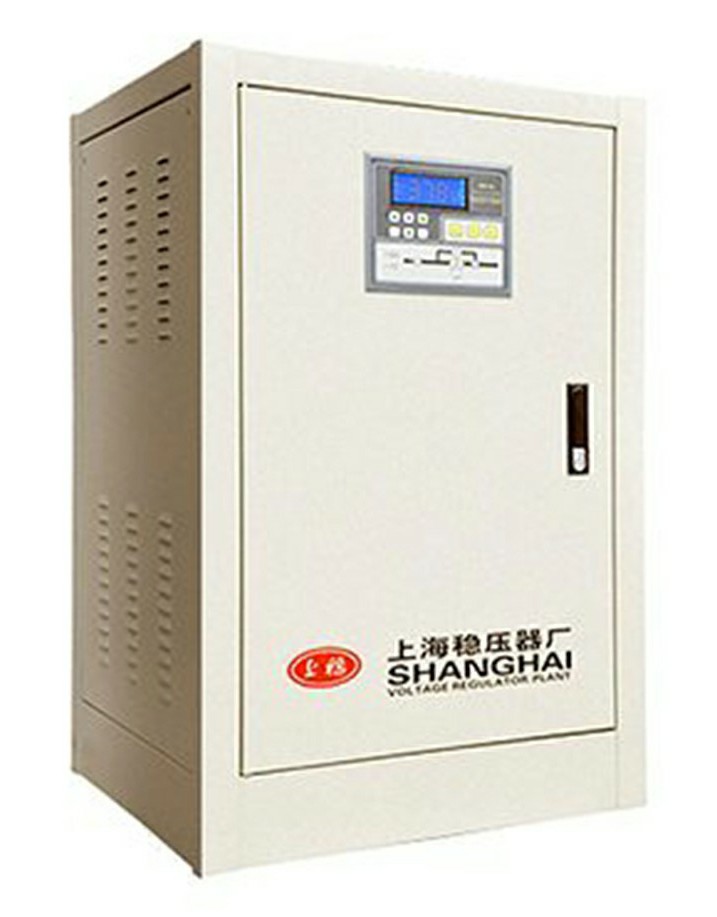

SBW-SJ系列激光專用穩壓器

輸 入

允許輸入電壓范圍

3Φ4W+G或3Φ3W+G AC380V±20%、其它電壓等級或其它范圍可定制

額定穩壓范圍

3Φ4W+G或3Φ3W+G AC380V±15%、其它電壓等級或其它范圍可定制

額定頻率

50HZ/60HZ

輸 出

輸出容量

電網輸入電壓在額定電壓-10%到+20%范圍內波動，可按額定容量輸出，當輸入電壓低于額定電壓-10%時，穩壓器輸出容量減小；

額定輸出電壓

3Φ4W+G或3Φ3W+G 線電壓AC380V其它額定電壓等級可定制

中心電壓

±5℅可調整

穩壓精度

±（1-6）℅可選擇,出廠設置:高精度、線電壓Uab±4V

響應時間

≤0.1s

穩定時間

≤1s（輸入電壓相對額定值階躍變化10%）

波形失真

增量≤0.2%

效率

≥98℅

三相不平衡度

增量≤0.5%

保 護

過壓

輸出線電壓高于設定值10℅，報警并延時6秒切斷輸出

（過壓值及延時時間均可根據用戶要求設置）

欠壓

輸出線電壓低于設定值12℅，報警并延時12秒切斷輸出

（欠壓值及延時時間均可根據用戶要求設置）

過載

電子檢測和斷路器雙重保護（按機型固定不可設置）：

超過額定負載長延時，并按反時限曲線切斷輸出電源

過流

電子檢測和斷路器雙重保護（根據機型并經認可后可適當調整）：

超過額定電流1.2倍短延時20秒，并按反時限曲線切斷輸出電源

短路

斷路器保護：瞬時切斷輸出

旁路

當穩壓器故障或維修時，具備電源手動直通裝置

顯示及告警

（藍底白字液晶顯示屏）

輸入電壓顯示

（1區）

手動切換顯示（或自動輪顯）：

當前三相輸入線電壓UAB、UBC、UCA或相電壓UAN、UBN、UCN

（真有效值數字顯示）

注：逆相提示：輸入電源逆相“Input Voltage”會閃爍提示。

輸出電壓顯示

（2區）

手動切換顯示（或自動輪顯）：

當前三相輸出線電壓Uab、Ubc、Uca或相電壓Uan、Ubn、Ucn

（真有效值數字顯示）

工作電流顯示

（3區）

手動切換顯示（或自動輪顯）：

當前三相工作電流值Ia、Ib、Ic （真有效值數字顯示）

運行狀態顯示

及告警記錄

（4區）

a.過壓V-H：過壓指示A、B、C三相相應燈亮?xí)r，表示相應該相出現輸出過電壓。

b.欠壓V-L：欠壓指示A、B、C三相相應燈亮?xí)r，表示相應該相出現輸出欠電壓。

c.過載C-H：過載指示A、B、C三相相應燈亮?xí)r，表示相應該相出現過載。

d.缺相F-S：缺相指示A、B、C三相相應燈亮?xí)r，表示相應該相出現電源缺相。

控制及

參數設置

單片機

智能檢測控制

單片機智能檢測控制：檢測穩壓器輸入電壓、輸出電壓、工作電流共9個電量信號，通過AD轉換為數字信號后，經單片機智能判斷后發出相應控制、顯示、報警信號

參數設置

穩壓精度可設置

輸出電壓中心值可設置

過流保護值及延時時間可設置

過壓保護值及延時時間可設置

欠壓保護值及延時時間可設置

手動調壓/自動穩壓可切換

安規

接 地

接地可靠、標識正確清晰

電氣間隙爬電距離

大于10MM

絕緣電阻

整機對地≥2MΩ（不含控制及儀表顯示）

絕緣強度

整機對地：AC2000V 50HZ 1 min ≤20mA（不含控制及儀表顯示）

輸入輸出接線

標識正確清晰

工作方式

具有穩壓和市電兩種工作方式

電壓調整方式

智能（微機控制）補償式

過載能力

小于1.2倍額定電流 15分鐘；1.2-2倍額定電流 20秒鐘；

3倍額定電流1秒鐘

可選配功能

（費用另計）

1.防雷裝置：電網瞬時變化及感應雷擊時能起到良好的浪涌保護； ????????????2.EMI濾波裝置：可有效濾除電網的諧波干擾；

3.相序、缺相保護功能；

4.RS485接口：實現遙控、遙信、遙測功能。
