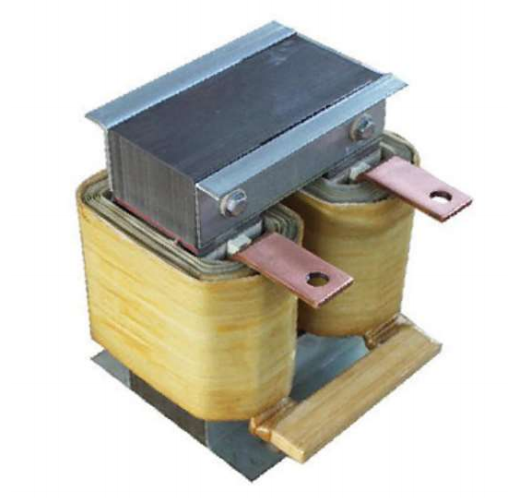

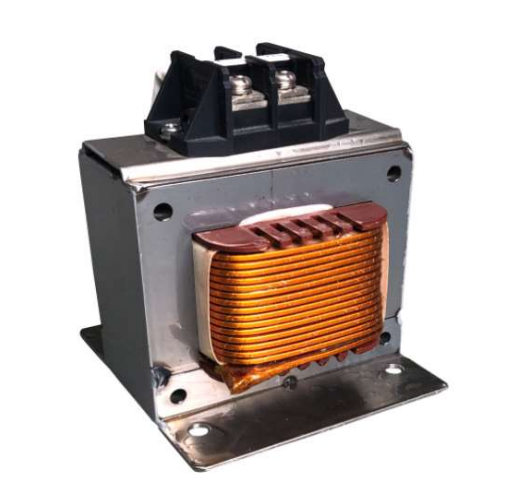

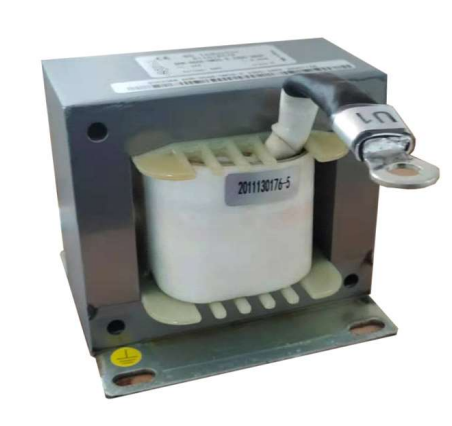

直流電抗器

產品概述 :

現代電力電子設備的大量使用產生的非線性電流正以諧波方式影響電網并加重電網污染,并導致電容器,變壓器及傳輸設備過載并故障,對測量,傳動,計算等設備產生的嚴重干擾,諧振及電壓畸變還造成供電事故。串聯電抗器可得以改善與避免。電容器串聯電抗器后諧振頻率低于系統最低(一般為5次及7次),使其在工頻下呈容性,以改善功率因數,而在諧振并無放大諧波之濾,良好的阻抗匹配后,電容器組可吸收諧波電流(如5次)30%-60%。

產品應用 :
改善電容濾波造成的輸入電流波形畸變;
減少和防止因沖擊電流造成整流橋損壞和電容過熱;
提高功率因素,降低直流母線交流脈沖;
改善電網電壓的瞬變;
·與并聯連接的電容一起共同抑制或?yàn)V掉直流中紋波,以排除對負載的不利影響。

技術參數

技術規格 :
.工作電壓:220VAC-1140VAC
.工作頻率:50/60Hz.
.工作電流:3A-1600A
.絕緣等級:classF,H
.使用環境:-10...+45°℃,額定值不會降低。最高可達+55°℃,在45°C以上,每升高1℃℃,額定電流降低防護等級:IP00-IP22
.最大電流:1.5x額定電流,持續60S
.噪音:<65dB
.溫升:<85K
.抗電強度:鐵芯-繞組3000VAC/50Hz/5mA/10s無飛狐擊穿(工廠測試)
.絕緣電阻:1000VDC絕緣阻值>100MΩ
.海拔高度不超過2000米
.運行環境溫度-25°C~+45°C,相對濕度不超過90%
.周?chē)鸁o(wú)有害氣體,無易燃易爆物品
.周?chē)h(huán)境應有良好的通風條件,如裝在柜內，應加裝通風設備。

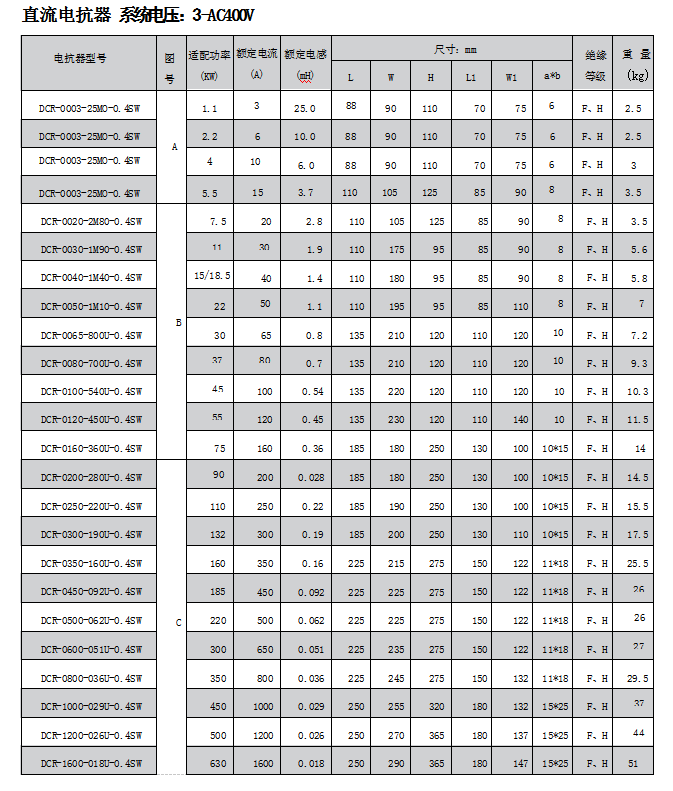

造型一覽
