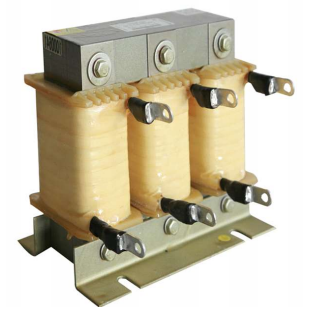

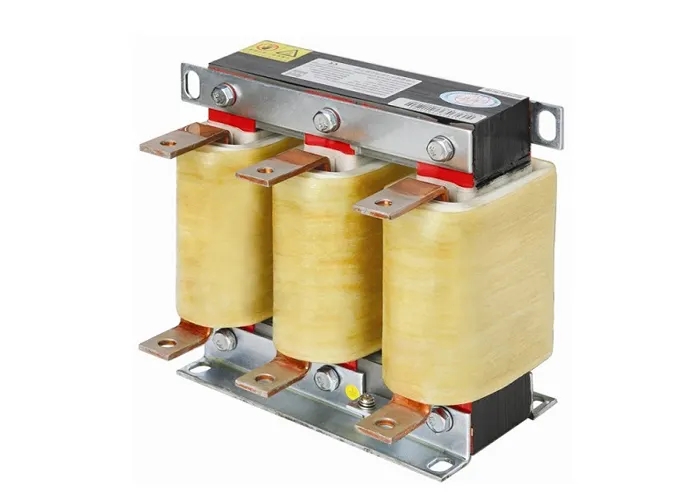

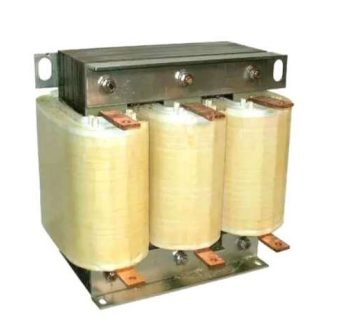

交流輸入電抗器

?? 隨著電力電子技術的迅速發展,變頻器調速已成為電氣傳動的主流,其應用范圍日益廣泛.但不同的電氣環境,若不采取恰當?shù)谋Ｗo(hù)措施,就會影響變頻器運行的可靠性和穩定性.同時變頻器的輸入和輸出電流中,都含有很多諧波成分.它們將以各種方式把自己的能量傳播出去,形成對其他設備的干擾信號。

安裝在變頻器輸出端,用于限制變頻器與電機連接電纜的容性充電電流,鈍化變頻器輸出的PWM波的電壓上升率。電機電纜長度超過一定值時,建議在變頻器與電機之間插入一個電機電抗器用于補償在長導線時的電容再充電電流。此長度決定于變頻器的額定值以及電機電纜的類型。

ICR系列產品應用場景：

特別在下列環境下推薦使用進線電抗器:
.幾個變頻器并聯連接
.線路電源有來自其他設備的明顯擾動(干擾,過電壓)
.線路電源各相之間存在電壓不平衡,超過額定電壓的1.8%6
在同一線路上安裝有大量的變頻器
.減小cosf校正電容器上的過載,如果裝置中含有一個功率系致校正設備
