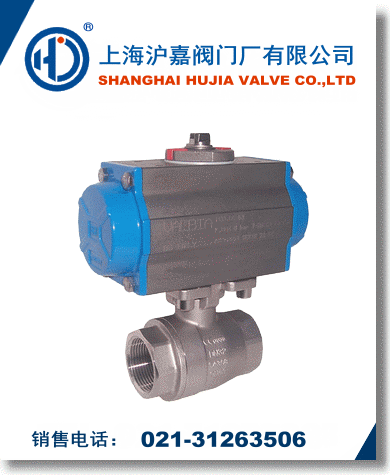

氣動兩片式球閥分為兩段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。

公稱通徑 DN(mm)		6-100
公稱壓力 PN(MPa)		1.6
公稱壓力 PS(MPa)	強度試驗	2.4
	密封試驗	1.8
材料 材料代號		C		P	R
主要零件	閥體	WCB		CF8 304	CF8M 316
	球體	WCB		CF8 304	CF8M 316i
	閥桿	2Cr13		0Cr18Ni9Ti	0Cr17NiMo2
	密封圈	增強聚四氟乙烯 對位聚苯
	填料	聚四氟乙烯 柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類	醋酸類
	適用溫度	-28 ℃ -300 ℃
氣動裝置	型號	OBD 系列
	氣源壓力	0.4-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
		GBT/12238	Gb12221	/	GB/T13927	GB13927

氣動兩片式球閥安裝尺寸表：

口徑 (mm)	尺 寸										氣動裝置型號(僅供參考)
	兩段式			對焊式			承插焊式
	G	L	D	L	d	D	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1～14.3	9.5	OBD50
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55～17.8	9.5	OBD50
15	1/2	67	15	67	15.8	24	67	15	21.7～21.95	9.5	OBD50
20	3/4	82	20	82	20	28	82	20	27.05～27.3	11.1	OBD50
25	1	91	25	91	25	34	91	25	33.8～34.05	12.7	OBD50
32	11/4	108	32	108	32	41	108	32	42.55～42.8	14.3	OBD65
40	11/2	129	38	129	38	49	129	38	48.65～48.9	15.89	OBD65
50	2	148	50	148	50	62	148	50	61.1～61.35	17.4	OBD80
65	2	186	64	193	64	78	/	/	/	/	OBD80
80	3	206	78	222	78	94	/	/	/	/	OBD100
100	4	240	98	273	98	124	/	/	/	/	OBD130
